X 射線機高壓電纜的安裝與維護
2023-11-17
X 射線機高壓電纜的安裝與維護
本安裝流程適用于 R 型工業接頭的高壓電纜連接： R24、R28。
1.注意事項:
●電纜的安裝必須由經過專業培訓的人員操作。
●電纜可能帶有殘余電荷，操作前必須對地放電。
●維護高壓組件時，使用清潔手套或指套。
●在維護高壓組件時必須格外當心，避免沾染灰塵、水、油、毛發、汗漬、布絨等，參雜過量雜質可能導致高壓故障。
●盡量不用溶劑清潔高壓件的表面；嚴禁使用腐蝕性溶劑，如丙酮。

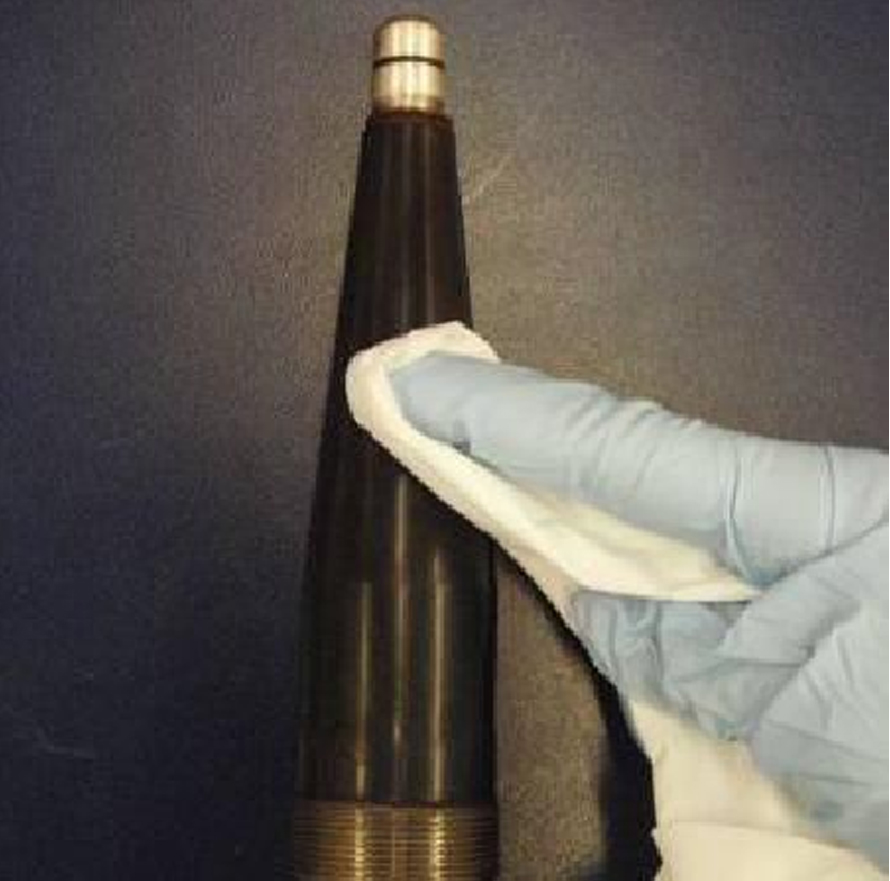

●安裝前必須清潔所有部件，頑固的殘余雜質可以使用少量的無水乙醇（或異丙醇）清除；但禁止將無水乙醇直接噴灑到高壓組件上，可以噴在無絨布上，進行清潔。確保在無水乙醇完全揮發后，再涂抹硅脂。
2.間隙調整:
將清潔且干燥的電纜頭插入到插座內部，稍帶壓力，調整電纜的法蘭，直到達到要求的間隙距離。確保在核對間隙前，電纜頭已完全插入！檢查并對準法蘭與插座上的螺孔后，將電纜法蘭上的鎖緊定螺絲擰緊。
3.涂抹硅脂
拔出電纜頭并涂抹硅脂，硅脂量用量要合適，先在電纜頭橡膠一側擠出 3cm 硅脂，然后再在電纜頭橡膠另一側擠出 3cm 硅脂。將硅脂均勻的涂抹到橡膠錐體的表面，直到整個表面都有薄厚均勻的硅脂，確保金屬連接頭沒有硅脂。
4.固定法蘭螺絲
將涂抹好的硅脂的連接頭小心的插入到插座內，避免刮到圓錐體上的硅脂， 并檢查（目測）間隙是否正常。如果不確定，重復高壓電纜安裝流程的工作，重新調整間隙。當確信間隙足夠后，按照十字交叉方向擰緊法蘭螺。
